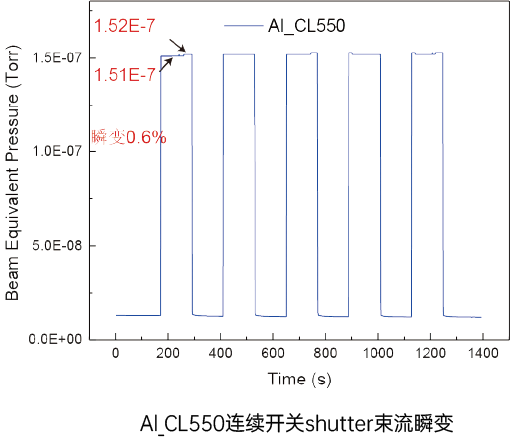

CL系列蒸發源專為Al材料蒸發定制，采用瓶狀坩堝和雙加熱絲的結構設計，上下溫區獨立控溫，可實現負溫度梯度，從而有效防止Al浸潤PBN坩堝導致材料外溢。憑借其獨特的坩堝形狀，CL系列蒸發源可顯著增加裝料容積，延長材料蒸發時間，大幅降低開關快門瞬間束流變化程度。另外，瓶狀坩堝有助于形成恒定的液體表面，可提供優異的均勻性，長期穩定的束流強度及良好的束流重復性。根據坩堝內材料的多少，調整上下溫區的溫度梯度，對束流均勻性進行優化。
| ● 超高真空兼容 | ● 兩組加熱絲單獨控溫，可實現“冷唇”構型 | ● 采用瓶狀坩堝，具有優異的束流均勻性和長期穩定性 |
| ● 溫度穩定性優于±0.2℃ | ● 配備獨立水冷套，蒸發源與水冷可單獨拆卸 |
| 蒸發源型號 | CL110 | CL550 | CL1750 | |
| 坩堝容積 (cc) | 110 | 550 | 1750 | |
| 安裝法蘭尺寸 | CF63 | CF125 | CF200 | |
| 總長度 (mm) | 399 | 505.3 | 619 | |
| 真空內長度 (mm) | 260.25 | 350 | 479 | |
| 真空內外徑 (mm) | 55.5 | 91 | 160.6 | |
坩堝尺寸 (mm) | 直徑 | 15.1 | 23.5 | 50.8 |
| 高度 | 119.5 | 194.5 | 273 | |
| 坩堝材質 | PBN | |||
| 坩堝形狀 | 瓶狀坩堝 | |||
| 加熱方式 | 輻射加熱，PBN支撐鉭片 | |||
| 熱電偶 | C型/W-Re 5%-26% | |||
| 溫度穩定性 | ≤±0.2℃ | |||
| 工作溫度 | 300-1350℃ | |||
| 最高除氣溫度 | 上溫區1300℃，下溫區1350℃ | |||
| 烘烤溫度 | 250℃ | |||
| 訂購編碼 | 3205010065 | 3205010031 | 3205010171 | |
CL蒸發源與Riber或Veeco MBE系統兼容信息請聯系費勉儀器
