高精度差分旋轉驅動

高精度差分旋轉驅動通過使用交叉滾子軸承，提高了旋轉驅動的精度和剛度。此外，它還配備了光電編碼器，通過伺服電機驅動蝸輪蝸桿，再由光電編碼器進行閉環控制，實現組件在超高真空環境里的旋轉運動。它旋轉角度為±175°，適用于高精度和高負載的應用場合。

全國服務熱線

詳詢產品信息

021-6525 3206

規格說明

● 適用于10^-11 mbar超高真空環境	● 一級差分實現超高真空性能	● 烘烤溫度：120°C
● 旋轉范圍：±175°	● 采用伺服馬達驅動	● 上端安裝法蘭：CF法蘭，螺紋孔
● 下端安裝法蘭：CF法蘭，螺紋孔	● 閉環控制	● 光柵尺分辨率：≤0.0001°
● 可承受大負載：>2000kg

品名		高精度差分旋轉驅動（HDPRF）
安裝法蘭		CF150
法蘭尺寸	毫米	203
	英寸	8.0
旋轉角度		±175°

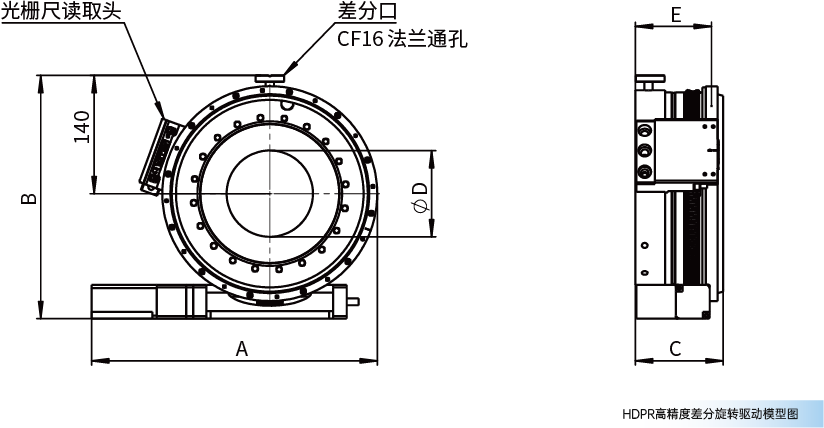

A (mm)		338
B (mm)		288
C (mm)		104
D (mm)		102
E (mm)		90
驅動		伺服電機
重量 (kg)		29.2
型號		HDPRF150AP
XY驅動		3040400008
