板狀螺帽可以解決法蘭之間連接空間受限問題。板狀螺帽既充當自身的支撐扳手和墊圈，只需從頂部使用一把扳手就能夠輕松擰緊，既省時又省力。費勉儀器提供適用于CF16~CF200法蘭的板狀螺帽配件。
| ● 可重復使用 | ● 材料：SS304不銹鋼 |
| 品名 | 板狀螺帽（NP） | |||||||
| 安裝法蘭 | CF16 | CF40 | CF63 | CF100 | CF125 | CF160 | CF200 | |
| 法蘭尺寸 | 毫米 | 34 | 70 | 114 | 152 | 171.5 | 203 | 250 |
| 英寸 | 1.33 | 2.75 | 4.5 | 6.0 | 6.75 | 8.0 | 10.0 | |
| 螺絲 | M4 | M6 | M8 | M8 | M8 | M8 | M8 | |
| 孔數 | 3 | 3 | 4 | 4 | 3 | 4 | 4 | |

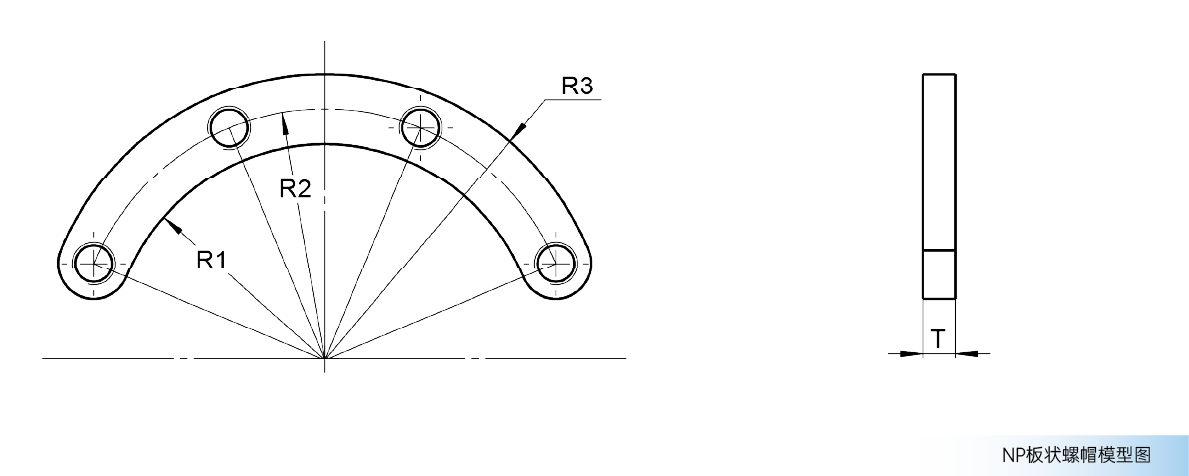

| R1 (mm) | 10.5 | 25.4 | 39.6 | 58.7 | 69.3 | 84 | 109.4 | |
| R2 (mm) | 13.5 | 29.4 | 46.1 | 65.1 | 75.8 | 90.5 | 115.9 | |
| R3 (mm) | 16.5 | 33.4 | 52.6 | 71.7 | 82.3 | 97 | 122.4 | |
| 厚度 | 3 | 5 | 6 | 6 | 6 | 6 | 6 | |
| 重量 (kg) | 3 | 18 | 61 | 43 | 40 | 48 | 51 | |
| 型號 | NP16 | NP40 | NP63 | NP100 | NP125 | NP160 | NP200 | |
| 訂購編碼 | 3048500032 | 3048500033 | 3048500034 | 3048500035 | 3048500036 | 3048500037 | 3048500038 | |
