CF法蘭被廣泛用于超高真空系統，它通過內側刀口擠壓無氧銅墊圈（或其他軟金屬），使其變形以實現高密封性的真空密封。CF法蘭是全金屬密封，可承受高溫烘烤，達到超高真空/極高真空環境。

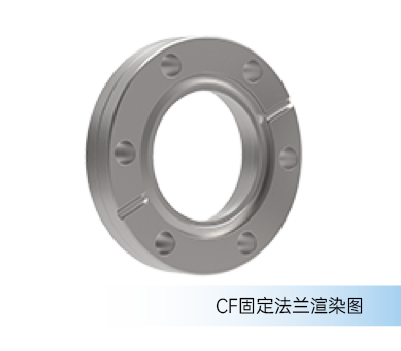

CF焊接法蘭包括固定法蘭和活動法蘭兩種類型。固定法蘭為一體化結構；活動法蘭由松套和肩環組成，松套通過螺栓固定法蘭，肩環由刀口擠壓銅墊圈進行密封。

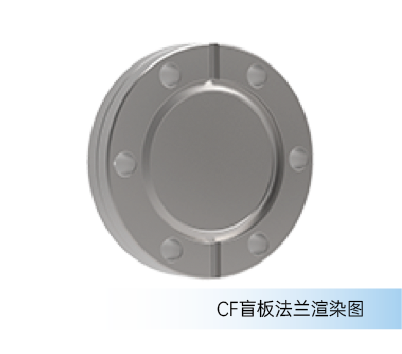

CF盲板法蘭則用于隔離切斷系統，使用螺栓固定，方便拆卸。

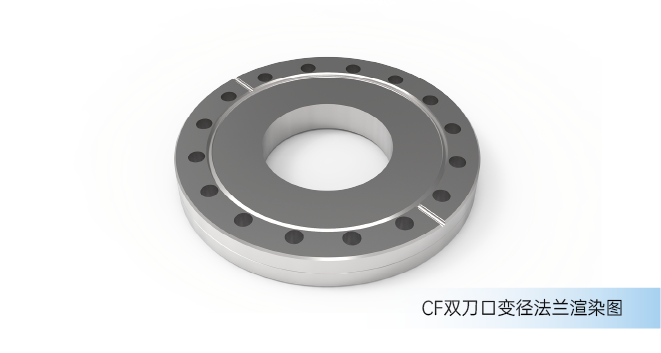

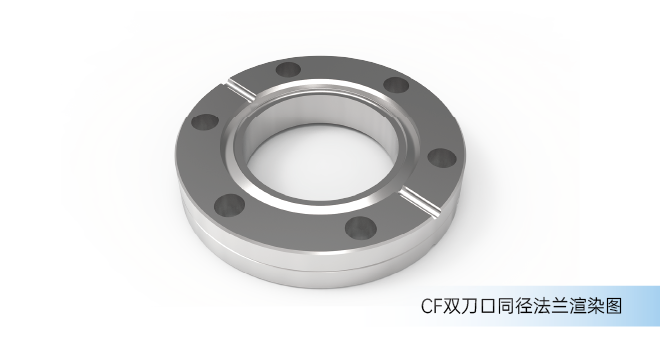

CF雙刀口法蘭，包括同徑和變徑法蘭。
| ● 三種法蘭類型可選 | ● 適用于10-12 mbar超高真空環境 | ● 最高烘烤溫度：200℃ |
| ● 采用SS316材料 | ● 通孔/螺紋孔 |

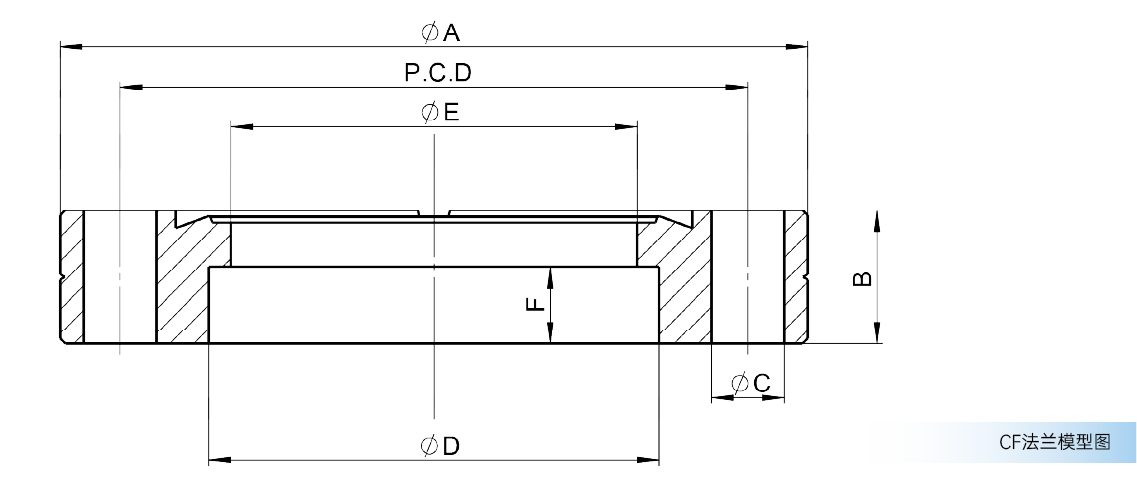

| 品名 | CF法蘭 | |||||||
| 安裝法蘭 | CF16 | CF40 | CF63 | CF100 | CF160 | CF200 | CF250 | |
| A (mm) | 毫米 | 34 | 70 | 114 | 152 | 203 | 254 | 305 |
| 英寸 | 1.33 | 2.75 | 4.5 | 6.0 | 8.0 | 10.0 | 12.0 | |
| B (mm) | 7.0 | 12.5 | 17.0 | 19.5 | 21.0 | 24.0 | 24.0 | |
| C (mm) | 4.4 | 6.8 | 8.4 | 8.4 | 8.4 | 8.4 | 8.4 | |
| 孔數 | 6 | 6 | 8 | 16 | 20 | 24 | 32 | |
| D (mm) | 19 | 42 | 70 | 108 | 152.4 | 203.4 | 254 | |
| E (mm) | 16 | 38 | 66 | 104 | 147.2 | 197.2 | 248 | |
| F (mm) | 3.7 | 7.2 | 10.6 | 12.3 | 13 | 12 | 12 | |
| P.C.D (mm) | 27.0 | 58.7 | 92.2 | 130.3 | 181.0 | 231.8 | 284.0 | |
| 板狀螺帽 | NP16 | NP40 | NP63 | NP100 | NP160 | NP200 | — | |
| 數量 | 2 | 2 | 2 | 4 | 5 | 6 | — | |
| 內六角螺栓 | M4*20 | M6*35 | M8*45 | M8*50 | M8*55 | M8*60 | — | |
| 數量 | 6 | 6 | 8 | 16 | 20 | 24 | — | |
| 型號 | CF16F | CF40F | CF63F | CF100F | CF160F | CF200F | CF250F | |
| 訂購編碼 | 1600110002 | 1600110004 | 1600110007 | 1600110013 | 1600110014 | 1600110017 | 1600110020 | |
收到資料后，我們的銷售人員/產品工程師將與您聯系
部分產品可根據您的需求定制
您的資料將全程保密
