直流溫控電源FAQ

時間:2021.06.18來源 :點擊次數:2183次

QC/K型溫控器溫度設置被上限了,軟件也無法設置,想實現設置更高的溫度,如何修改?

AC型溫控器出廠默認范圍:0~2320℃;K型溫控器出廠默認范圍:-200~1372

Fermi_mTC軟件上修改的只是SP上下限,其實溫控器中還有RANGE參數限制了SP的范圍。

3216溫控器由于硬件限制在設置熱偶類型后自動切換至相應溫度范圍且不能超調其范圍。

3016溫控器是3216溫控器的升級版,在硬件上有所升級,因此能超調溫度范圍。但是溫度參數的調節可能會影響設備的工作壽命和工作狀態,用戶需要自行評估并承擔底層參數調節帶來的風險和可能的損失。

步驟:


Q:軟件Fermi_mTC與溫控器通訊時軟件界面會觸發ALARM?但實際溫控器前面板沒有報警信息且輸出正常,升溫沒有影響!

A:默認情況下同時按下溫控器面板          (面板從左往右第一和第二個按鍵),作用是確認報警,可消除ALARM (僅限于該問題清除ALARM)。若溫控器前面板PV行紅色指示燈      并且顯示滾動信息,那必定觸發一個報警事件,該類報警消除步驟作為獨立問題解答。


Q:溫控器與Fermi_mTC軟件通訊不上?

A:嘗試通過以下方法解決:

方式1請檢查一下參數是否正確?

1檢查是否使用正確的RS485通訊線纜,連接是否正常;

2)需要確認COM口是否選對;

3)檢查通訊參數,目前我司所銷售的溫控器通訊參數存在多個版本。

早期版本3216溫控器波特率:19200/9600 地址:1

后期統一3216,3016,3004溫控器波特率:9600 地址:2


方式2可能電腦COM口被占用,需要釋放COM口,重啟一下電腦


Q:早期版本溫控器配套直流電源無輸出?

A:注意以下操作需要由具有電路檢修經驗的工作人員進行,否則可能造成人員或者財產損失。所有的接線端子及硬件改動都必須在斷電情況下進行。



此問題需要用排除法,先排除直流電源是否存在問題,再排除溫控器是否存在問題。



方式1Local模式):

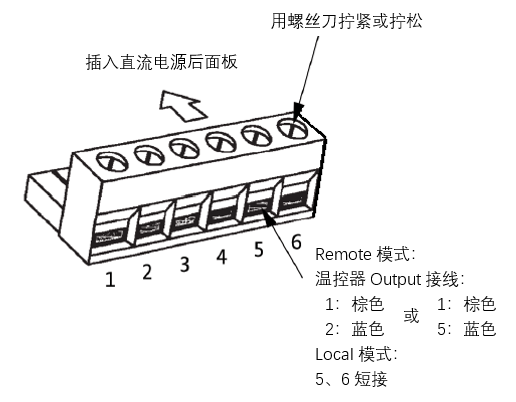

直流電源正常接入負載,首先將直流電源切換至Local模式,如圖所示將直流電源后面板端子5、6短接,手動調節直流電源前面板旋鈕(建議調值小點)并按out輸出,查看能否正常輸出!若顯示還為0,請聯系售后!


方式2Remote模式):

檢查溫控器后面Output輸出線與直流電源接線是否正確?是否存在壓皮現象?

早期版本的直流電源Output接線是15藍,后期版本是12藍,若端子旁邊貼有引腳定義標簽,以標簽為準,如無,則兩種接線方式都可以嘗試一下,再用溫控器進行升溫,查看直流電源是否有輸出!



方式3

檢查溫控器內部參數OP.H是否被設置成了0?

OP.HI指輸出上限,輸出范圍:OP.LO~OP.HI,若輸出上限被設置0,導致無輸出

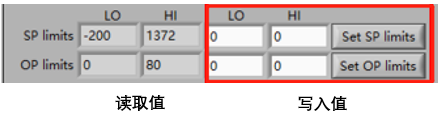

可通過Fermi_mTC軟件查看并修改OP limits

方式2和方式3無法解決該問題,請聯系售后!



Q:溫控器前面板報警信息:S.brk

A:溫控器PV行顯示S.brk,SV行伴隨著IN PUT SENSOR BROKEN信息滾動。



請排查:

1)傳感器(熱電偶)有沒有正確插入。

2)傳感器(熱電偶)出現斷路,必要時可打開熱電偶線插頭,檢查接線是否正常,有沒有存在虛接的現象。

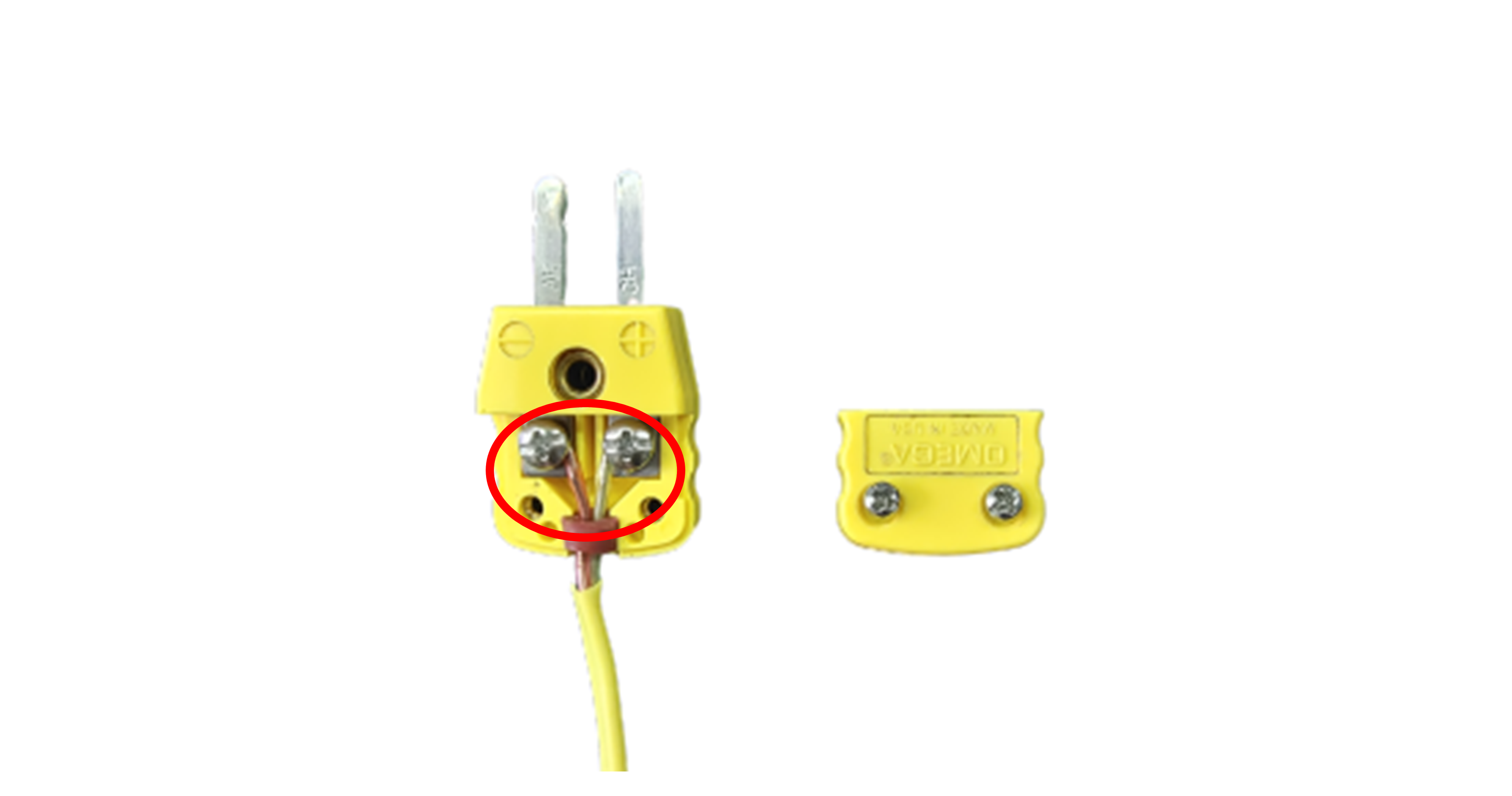

正確接線(不同熱電偶接線方式不同)




Q:溫控器前面板報警信息:S.RNG/O.RNG或者S.RNG/u.RNG交替顯示

A:溫控器PV行顯示S.RNG/O.RNG或者S.RNG/u.RNG交替顯示,SV行伴隨著INPUT SENSOR OUT OF RANGE信息滾動。

說明某個傳感器超量程,PV輸入值超過輸入范圍的5%,將會顯示報警信息。

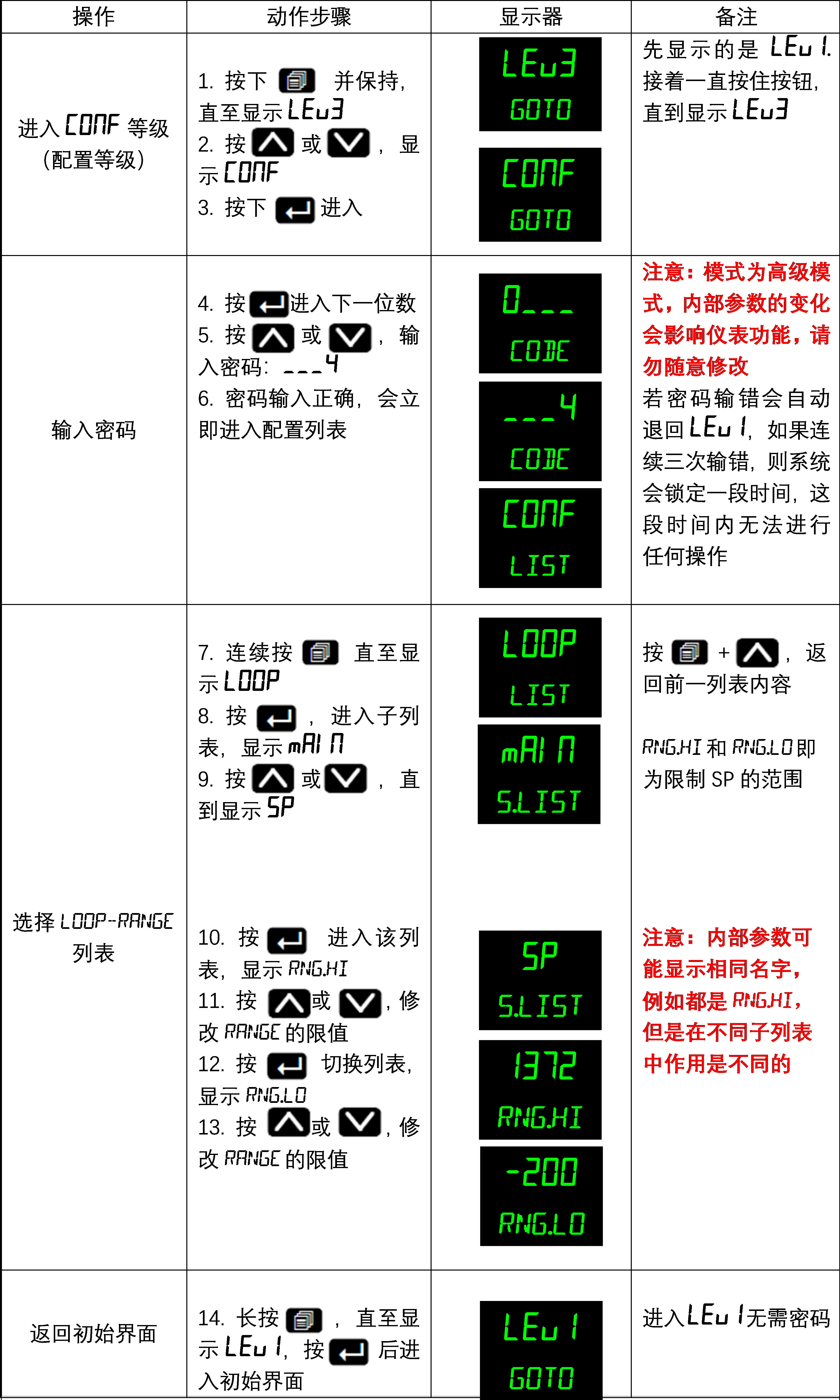

溫控器參數中有個RANGE參數限制了PV的顯示值,一旦讀取到的溫度超過了該值的范圍,HMI就會報警。S.RNG/O.RNG說明上限超,S.RNG/u.RNG說明下限超。建議修改為熱電偶類型的上下限即可。



修改步驟:

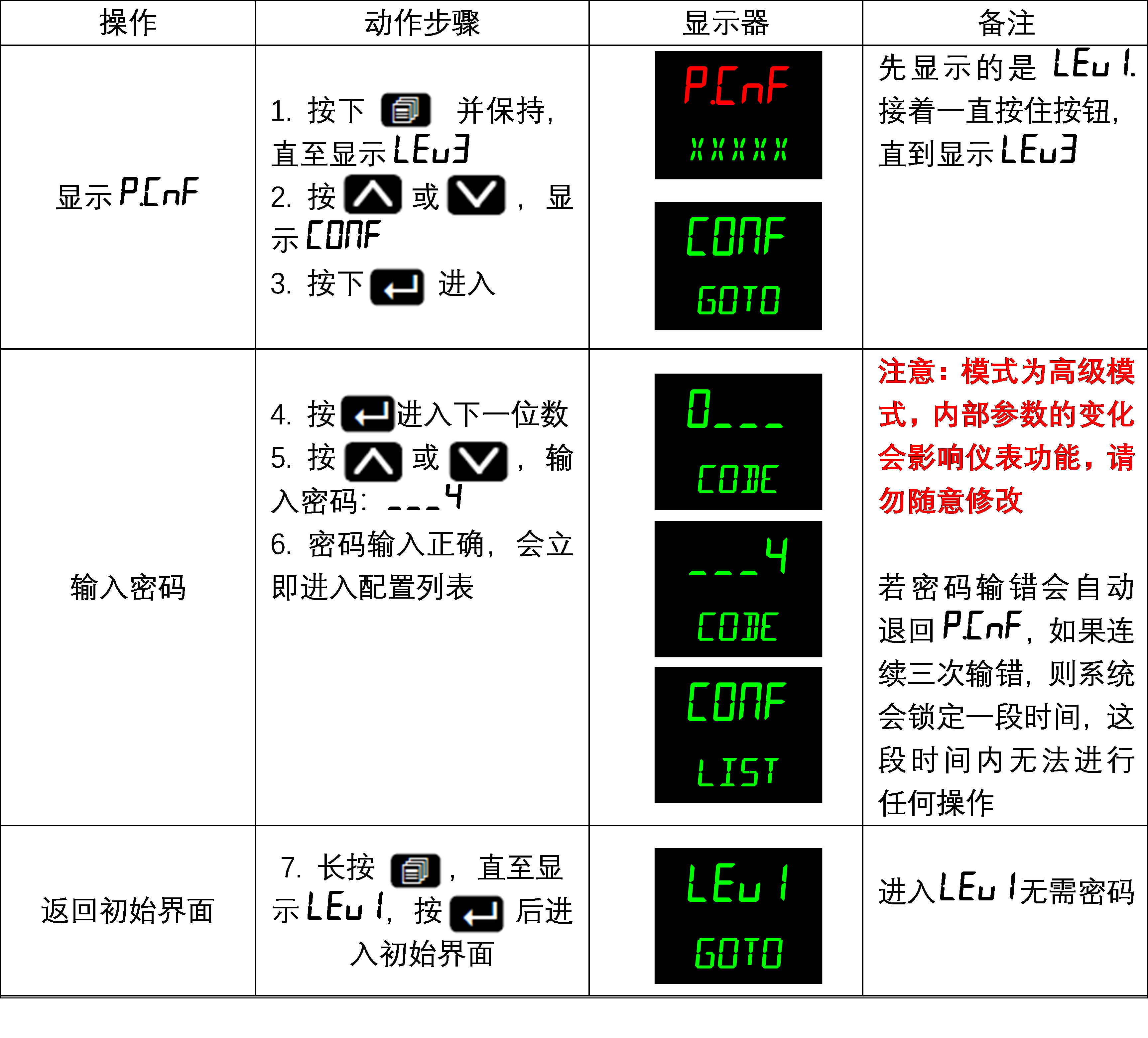

Q:溫控器前面板報警信息:P.CnF

A:溫控器一開機PV行顯示紅色P.CnF,SV行伴隨著POWERED DOWN WHILST IN CONFIG MODE

溫控器在配置模式下斷電導致的,沒有正確退出配置模式,下次開機就會顯示該報警信息。

需要再正確退出一次,才可以消除此報警。



步驟:


Q:溫控器PV顯示值波動大?

A:大部分原因是沒有設置正確的PID參數導致的。

PID運算包含比例P、積分I、微分D作用。PID介入時,當PV>SV時,只代表比例作用部分關閉輸出。微分主要是看當前溫度變化趨勢進行調整,消除穩態溫差;而積分是過去歷史的積累,對誤差進行預判,快速反應向設定溫度靠近。因此即使加熱控制PV>SV也可能存在輸出,因為系統認為只有這樣才能避免PV下降過度。若出現PV持續大于SV,很有能是PID參數設置不當導致的;也可能是硬件損壞導致的。



舉例說明設置溫度100PID介入:

P控制:溫控器按照一定的升溫速率升到九十幾度(如96)或一百多度(如106)就停下了。



PI控制:溫控器按照一定的升溫速率升到96℃時接著升溫,升到106℃然后往回降,就這樣在100℃附近來回浮動,最后停在100℃。



PD控制:溫控器按照一定的升溫速率升到96℃后,再慢慢向100℃靠近。



PID參數屬于底層控制參數,調節不正確的PID參數可能會造成功率過大,溫升過快等等現象,會直接影響設備的使用和壽命,建議PID參數的調節在有經驗的工程師指導下進行。
