費勉100問第四期 | 真空相關

10. 離子泵為何不能在粗真空下開啟？

這個問題要看具體的真空范圍，如果處于輝光放電的真空度下，比如~10Pa，那么氣體會被離子泵的高壓擊穿，這時候離子電流非常大，會遠遠超出離子泵電源的負載，一般情況下，離子泵的電源會自動切斷輸出并報警。
如果真空度更高一點，達到了離子泵的啟動要求，我們也要注意離子泵的陽極壽命問題，在比較差的真空條件下，放電的離子流其實是靠腐蝕陽極來維持的，泵的實際壽命與工作電流相關。

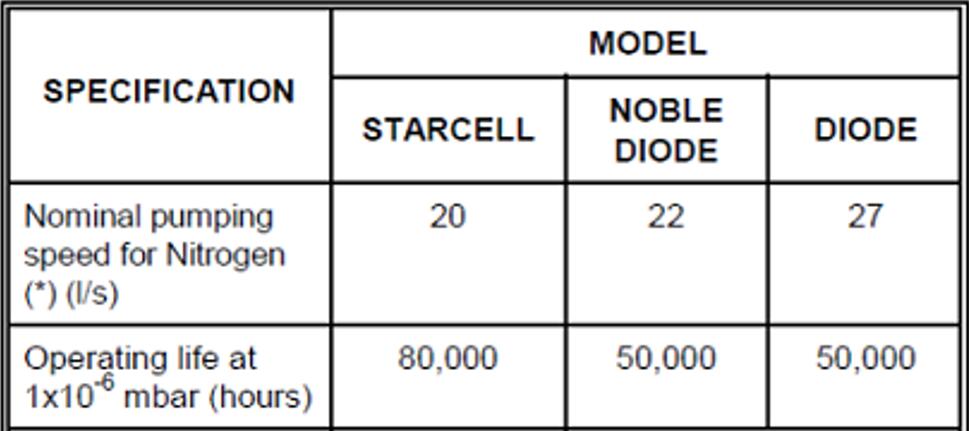

以安捷倫離子泵（Vaclon Plus 20）為例，可以看到，壽命的定義實際上是和真空相關聯的，一般在E-6 mbar的真空下，這個泵的壽命是80000小時（大約連續工作9年多一點）。

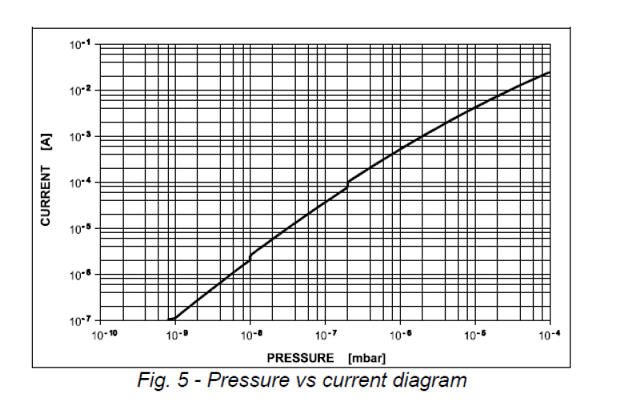

電流與真空度從指數角度來看，基本呈線性關系，所以如果真空差一個數量級，壽命也相應減少一個數量級，簡單換算，E-5 mbar的真空條件下，同樣的泵組壽命就只有一年不到了。

11. 在真空腔體內表面鍍一層吸附材料真空度是否能更好？

可以的。很多金屬元素的新鮮表面都可以作為真空吸附材料，比如Ti，Ce等。Ti泵是使用比較廣泛的真空泵，就是通過鈦棒蒸發新鮮鈦到腔壁上來實現真空吸附。

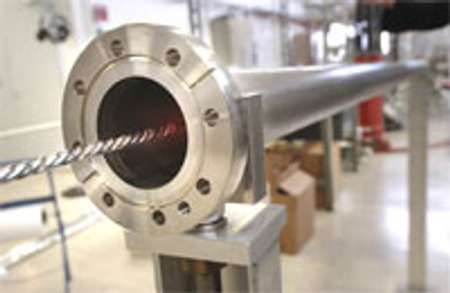

現代同步輻射的直線管道則基本采用內壁濺射NEG（Non-Evaporable Getter）材料來實現超高真空，同時減少電子打到腔壁引起二次電子，避免污染光學元件。NEG是目前比較流行的技術，主要是鋯鐵釩合金材料，不需要蒸發，通過真空中加熱激活，把表面吸附的氣體轉移到體內（氫氣除外）來多次重復獲得新鮮的表面，實現真空吸附。

12. NEG泵激活的目的？

NEG泵，非蒸散型吸氣劑泵，可以簡單視為一個非常活潑的金屬藥片構成的吸附泵，隨著吸附量的增加，吸氣劑表面活性會不斷降低，抽速也在不斷下降，這個時候就需要重新激活NEG泵。

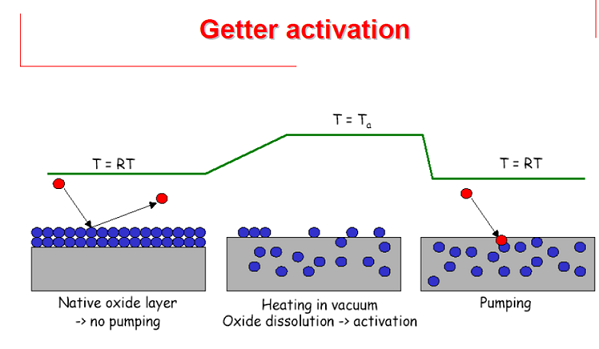

NEG泵的激活操作非常簡單，加熱使得吸氣劑表面吸附的各類氣體（氫氣除外）在高溫作用下向體內擴散，從而獲得清潔表面，重新具有巨大的吸附能力；而氫氣則從表面釋放進入真空腔體被其他泵抽走。所以，我們一般說的NEG的激活壽命是指除氫氣外的其他氣體，即使NEG體材料里面其他氣體已經飽和了，但還可以作為一個抽氫氣的泵一直使用。

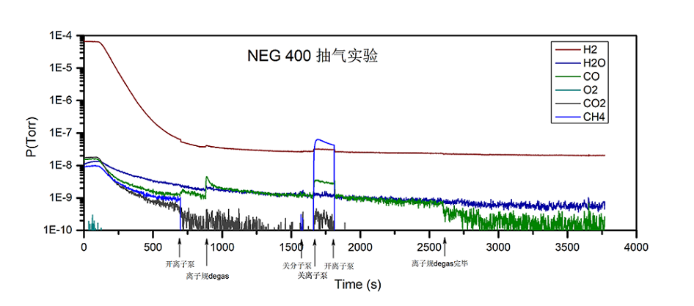

此外，NEG不能抽惰性氣體和CH4，NEG使用時還很可能釋放一定CH4出來，關于CH4的問題則比較復雜。下圖為我們的NEG400配合分子泵、離子泵使用過程中的各種氣體成分的變化，可以看到當關閉分子泵和離子泵后CH4有顯著上升，并且大大超過了本底CH4數值，而對于H2和H2O則影響不大，具有良好的吸附性能。
