超高真空系統（以金屬密封情況為主）主要是以SS316（或者SS304）材質為主的腔體作為承載，并裝配有不同功能的部件（也都是滿足超高真空低放氣率要求的材料組成）。

真空腔體內表面一般都會經過拋光處理（機械拋光、電化學拋光等手段），以達到表面更加平整、致密的效果；而真空系統暴露大氣后，不單是腔體內表面，腔體內所有部件都會吸附氣體（大部分是水氣）；如果不進行烘烤（即在室溫條件下），這些吸附的水氣會緩慢地脫附，這個過程將會持續非常長的時間。

烘烤過程會加速水氣的脫附速度，極大縮短系統進入超高真空（E-10 mbar量級）的時間。

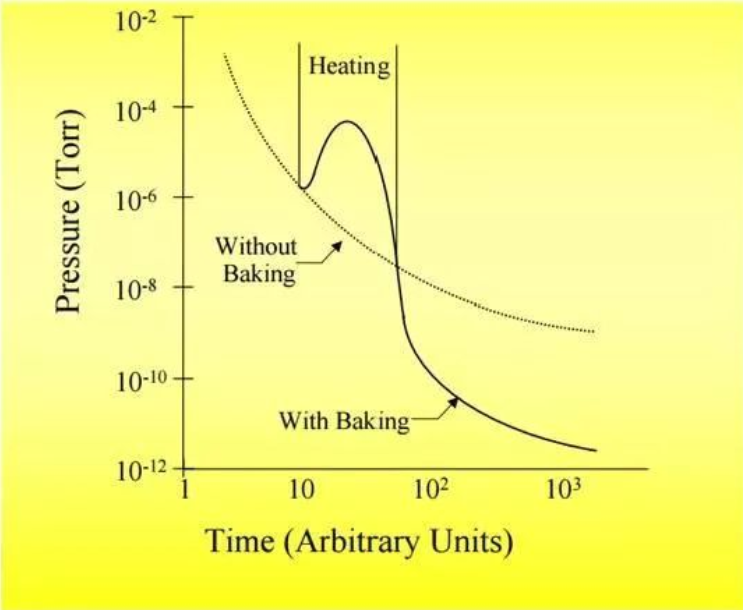

以下是烘烤與不烘烤的對比圖。

系統在完成安裝（或者破真空恢復后），需在真空好于E-5 mbar的情況下，開始烘烤。

超高真空系統都會安裝有不同的電子部件，烘烤溫度一般設置為120攝氏度（超出水的汽化溫度），烘烤時間會根據系統的復雜程度來設置，一般不少于48小時；烘烤過程中，需要間歇性（例如，每10個小時）對離子規進行放氣處理。

烘烤效果的判斷，一般以期望得到的極限真空的100倍為參照，例如，極限真空為5E-10 mbar，120度烘烤條件下，真空達到2E-8 mbar，即可停止烘烤；如果真空系統較復雜，可以在E-8mbar量級下維持更長的時間。

5. 真空度到達什么要求，可以降溫，為什么？

在不同行業不同環境有不同的需求，這個完全要看實際使用的環境。一般來說真空對低溫的影響主要在幾點：

低溫凝結對測試的影響

我們必須認識到，即使在E-7 mbar的表面，室溫下吸附一層氣體分子的時間只需要1s。隨著溫度的降低，表面吸附的氣體分子會更多更快，特別是空氣中常見的水、氧、氮等，在低溫下很容易吸附到樣品表面。

我們需要評估這個吸附對測試的影響，一方面，低溫吸附會影響到表面測試的敏感性，例如ARPES、XPS 等對表面的敏感度只有幾個到幾十個原子層，一旦吸附的氣體分子很厚就會影響到我們測試；此外，表面吸附的氣體分析還會影響到表面的性質，比如金屬表面吸附了氧氣后，很容易發生氧化反應從而改變材料性質，我們有些設備也是利用這點完成低溫吸附和催化。

從這點來說，對于表面敏感的實驗，一般建議真空至少到E-9 mbar才開始降溫，但是對某些非表面測試的手段，例如光譜，XRD等等，只要防止表面結冰就可以了，真空一般達到E-4 mbar就可以了。

真空對隔熱的影響

氣體分子可以充當導熱介質的角色，所以需要評估真空度和極低溫的關系，一般液氦溫度會特別明顯，因?yàn)橐汉さ闹评淞肯鄬?duì)較小，為了達到極低溫需要減少額外的熱損失。從這點來說，一般真空能達到E-3 mbar就足夠了。

6. 什么是電離吸氣、物理吸附、化學吸附？哪一個能達到更好的真空指標？

電離吸氣通常和離子泵的工作原理相關，在高壓條件下，氣體發生電離，電離后產生的氣體離子在電場和磁場作用下，被轟擊至電極并被掩埋，產生“吸氣”的效果。

物理吸附通常和冷凝泵的工作原理相關，指氣體分子和作用表面通過弱相互作用力結合(范德華力、靜電作用等)，實現“吸氣”的效果。因?yàn)槲锢砦降淖饔昧θ?，升高溫度很容易脫附，所以需要表面有較低的溫度，才能產生吸附的效果。

化學吸附通常和吸附劑泵、鈦升華泵等室溫型吸附泵的工作原理相關，指氣體分子和作用表面通過強相互作用(化學鍵)，實現“吸氣”的效果。因?yàn)榛瘜W(xué)吸附的作用力強，在室溫吸附上的氣體也不會脫附，所以可以在室溫工作，產生吸附的效果。

電離吸氣、物理吸附和化學吸附對于不同氣體抽速不同：

1.電離吸氣取決于氣體分子的電離截面大小，電離截面越大，氣體越容易被電離，“吸氣”效果越好。例如：離子泵對惰性氣體的抽速很小，就是因?yàn)槎栊詺怏w的電離截面小。

2.物理吸附取決于氣體分子和作用表面的作用力大小，通常這一作用力大小和氣體的沸點相關，所以可以用氣體的沸點高低判斷其被物理吸附的難易程度。沸點越低的氣體，吸附表面的溫度也需要更低，才能達到較好的吸附效果。例如，在液氮溫度下，氫氣等氣體不發生吸附，液氮冷凝泵對氫氣就沒有抽速。

3.化學吸附取決于吸附劑的化學活性，以及被吸附氣體與吸附劑的相互作用強度。在真空中使用的吸附劑需要滿足容易反復激活、化學活性高、不易揮發等特性，活潑的過渡金屬及其合金是很好的吸附劑選擇。例如，通常金屬或合金表面對小分子氣體，如氫氣有很好的儲存能力，對氫氣的“吸氣”能力也就更強。

真空指標通常是由真空計測量得到的，所以對于不同氣體，真空指標的高低也與真空計的測量原理相關。例如，離子規是通過熱電子電離測量微電流來獲得真空度的，對于不同電離截面的氣體，其測量準確度也不盡相同。所以很有可能出現，某一種真空泵對某種氣體有很高的抽速，但因?yàn)檎婵沼?jì)對這種氣體測量的不準，所以表觀真空度并沒有發生什么變化的情況。

為了更好地反應真空指標，需要使用RGA，觀察各個質量數下的氣體含量，這樣可以更加客觀說明電離吸氣、物理吸附和化學吸附對于何種氣體能達到更好的真空指標。

通常真空泵的抽速指標是以對N2的抽速，真空計也以對N2的測量進行的校正。統一以N2為被抽氣體來講，無論是離子泵、冷凝泵或吸附劑泵，抽速越大，越能達到更好的真空指標。
